空調コストシミュレーション事例4　床置パッケージエアコン方式

説 明
到達距離が6ｍ程度と短いため大空間空調には向かない。機器周囲の作業空間で恩智監理が不要な場所に設置可能。冬期は暖気が作業空間外の上部で留まりやすい。
建物概要
平面寸法：18,000×106,000（mm）
天井：無し
クレーン梁天：1FL + 8,000
室内条件

夏期　（温度）　26.0℃　成り行き
（湿度）　50.0％以上
空調システム
フロー図

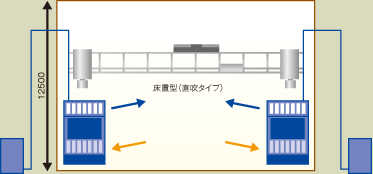

空調システムフロー図
空調仕様

床置型エアコン　　冷房能力　56.0kw 動力　17.30kw ×　8台

循環回数　　6回/hr
概算費用
空調設備工事：30,100千円
（機器設備） 19,200千円　　（ダクト設備）　　 0千円
（配管設備） 10,200千円　　（自動制御設備） 700千円
建築設備：3,000千円
ランニング
コスト

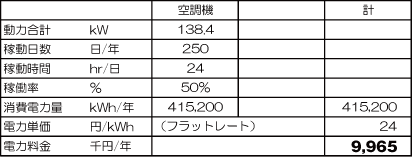

ランニングコスト
他システムとの比較
＋1,865千円／年（ターミナル型天吊空調機方式との比較）
