空調コストシミュレーション事例3 天井吹出+壁面吸込方式

説 明
上下の温度差を出来るだけ無くすことは事例2と同じであるが、空調機本体で空気循環することにより、ミクロ単位のホコリ・ゴミ・粉塵等を完全に除去する機能を持ったシステムである。
建物概要
平面寸法:18,000×106,000(mm)
天井:有り(CH=1FL+約9,000)
クレーン梁天:1FL + 8,000
室内条件

冬期 (温度) 20.0℃±1.0℃
(湿度) 50.0%以上

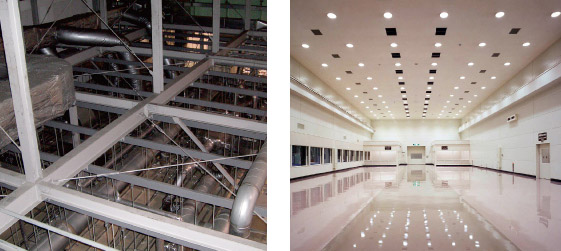

空調システム
フロー図

空調システムフロー図

空調仕様

モジュールチラー  冷房能力 318.0kw  動力  85.8kw×1台
空気調和機     冷房能力  94.0kw 動力  15.0kw×3台
循環ファン     送風量  29,200㎥/h 動力  7.5kw×18台

循環回数 30回/hr

概算費用
空調設備工事:106,900千円
(機器設備) 18,900千円  (ダクト設備) 72,000千円
(配管設備) 14,000千円  (自動制御設備)2,000千円
建築設備:3,000千円
ランニング
コスト

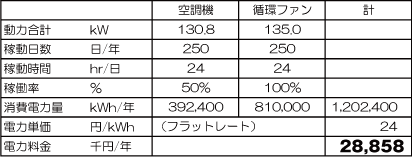

ランニングコスト
※電力単価は高圧でのフラットレートとしてあります。
他システム
との比較
+20,758千円/年
(ターミナル型天吊空調機方式との比較)
