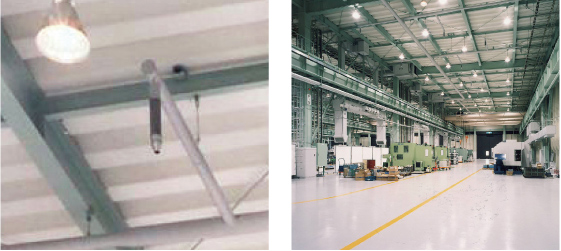

説明	基本的な空調機は事例1と同じであるが、ディリベントファンで見かけの循環回数を増やすことにより、作業空間、生産設備空間の上下の温度差を一定に出来る。
建物概要	平面寸法：18,000×106,000（mm）天井：無しクレーン梁天：1FL+8,000
室内条件	夏期　（温度）　26.0℃±1.0℃ （湿度）　50.0％以上作業エリア　H：5,000
空調システムフロー図
空調仕様	モジュールチラー　　　　冷房能力　318.0kw　動力 85.8kw×1台ターミナル形点吊空調機　冷房能力　 21.5kw 動力 1.5kw×3台ターミナル形天吊空調機　冷房能力　 43.0kw 動力 3.7kw×6台ディリベントファン　　　送付量 3,780㎡/h 動力　3.7kw×9台循環回数　40回/hr　（高速誘引方式による見かけの循環回数）循環回数　3回/hr
概算費用	空調設備工事：53,700千円（機器設備） 22,500千円　　（ダクト設備）　 3,100千円（配管設備） 24,200千円　　（自動制御設備）3,900千円建築設備：0千円

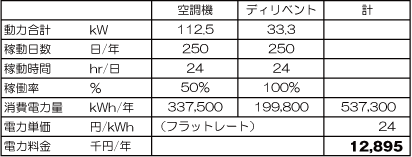

ランニングコスト
他システムとの比較	＋4,795千円／年（ターミナル型天吊空調機方式との比較）
