- ターミナル形天吊空調機方式
説 明 |
到達距離15ｍの高静圧ファン、結露防止付きパンカルーバーを採用しているので、大空間空調に最適である。機器は壁取り付けまたはクレーンガーター下部に吊れる構造であるため空調機の下部を有効活用出来る。また、空調機より上部は空調エリア外の取り扱いが可能。 |
|---|---|

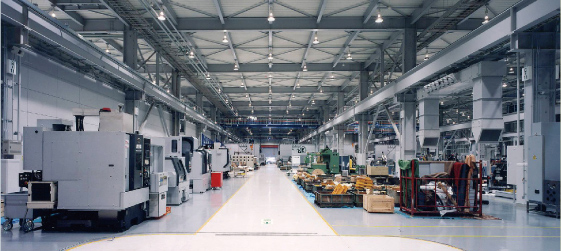

建物概要 |
平面寸法：18,000×106,000（mm） 天井 ：無し クレーン梁天：1FL + 8,000 |
室内条件 |
夏期 （温度） 26.0℃ 成り行き |
空調システム フロー図 |
|
空調仕様 |
モジュールチラー 冷房能力 318.0kw 動力 85.8kw×1台 ターミナル形点吊空調機 冷房能力 21.5kw 動力 1.5kw×3台 ターミナル形天吊空調機 冷房能力 43.0kw 動力 3.7kw×6台 循環回数 3回/hr |
概算費用 |
空調設備工事：44,000千円 （機器設備） 17,000千円 （ダクト設備） 0千円 （配管設備） 24,200千円 （自動制御設備）2,800千円 建築設備：0千円 |

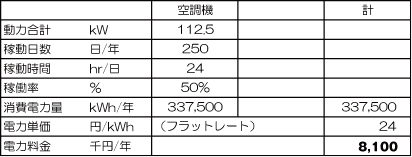

ランニング コスト |
 |
他システム との比較 |
0千円／年 （本システムを基準とし、他3システムと比較） |
